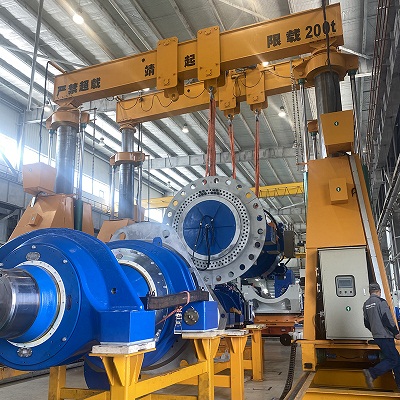

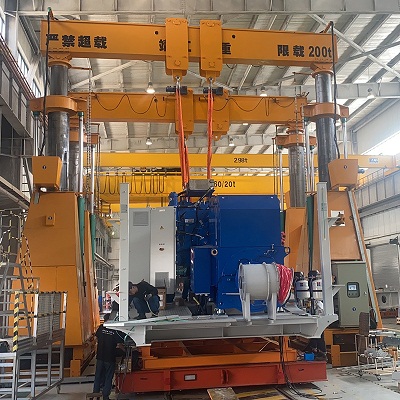

靖江市起重設備廠研發生產的200噸液壓龍門吊系統采用兩組龍門架結構，由兩組龍門架抬吊200t重物。龍門架主梁上設有兩個可移動小車，移動小車通過電機驅動運行，既可單動，又可聯動。每個小車最大荷載55t，主梁最大載荷110t。兩組龍門架4個吊點共同平穩起吊重物，最大起吊能力200t。

液壓龍門吊系統提升裝置操作采用遙控操作，有主、副兩個遙控器，主遙控器可以控制兩臺龍門架的聯動操作和一個龍門架的單獨操作，副遙控器單獨控制一個龍門架。龍門架上的起升機構具有單動和聯動功能，聯動時實現工件的水平上升，單動可用于起重不平衡時的微調。伸縮柱是龍門架主要受力構件，采用伸縮柱能有效保護液壓油缸不受側向力的影響，伸縮油缸只承受垂直頂升力，能有效防止油缸內泄的發生，提高了使用的安全性。油缸內設有位移傳感器，能實時反映提升行程，同時根據反饋的位移信號通過PLC系統，即時調整頂升裝置的升降速度，確保龍門架兩側同步上升，當兩側位移高差大于10mm時，頂升裝置停止動作。采用人工調整，確保起重機安全使用。

搬運重量：抬吊100t，每個提升能力110t

跨度：13m，凈寬度11m

起升高度：門架最低點（吊點）距地面4.5m，提升行程5m。起吊最高點為9.5m。

起升速度：500mm/min

小車（吊點）移動速度：3m/min

龍門架移動速度：3m/min

起重機動力系統：電力、液壓系統

控制方式：遙控操作

工作環境：按照室外環境設計零下30度設計，在零下30度環境使用時需要更換液壓油。
